Beschriften - Befestigen - Kennzeichnen

Haus - Kontrollschächte Kennzeichnen

Insbesondere bei Kanal - Erschließungen,  wo eine Trennkanalisation vorgesehen ist,

können durch die Kennzeichnung  Verwechslungen - Fehlanschlüsse - vermieden werden.

IN - System | Stopfen mit Beschriftung / Chip

IN-Formations-System für Abwasserschächte

  • Beschriften
  • Kennzeichnen
  • Gestalten
  • Speichern

Kombinieren Sie die Kennzeichnung mit einem Transponder (Chip)

Das IN - Formation - System besteht aus zwei halbe Stopfen, die nach Montage der Kennzeichnungsscheibe / Chip zusammen gesteckt werden.Der Chip liegt geschützt im inneren des Stopfens.

Die Kennzeichnungsscheibe wird aus einem UV beständigen Mehrschicht - Acryl – Material hergestellt und nach Ihrer Vorgabe (Excel - Tabelle) mittels Fräse beschriftet.Stopfen und Kennzeichnungsscheiben sind in unterschiedlichen Farben erhältlich und untereinander kombinierbar.

Das IN-System bietet vielfältige Gestaltungsmöglichkeiten

Schachtnummer | Entwässerungssystem | Einbauteil | Wegführung | Logo | Hinweise | …

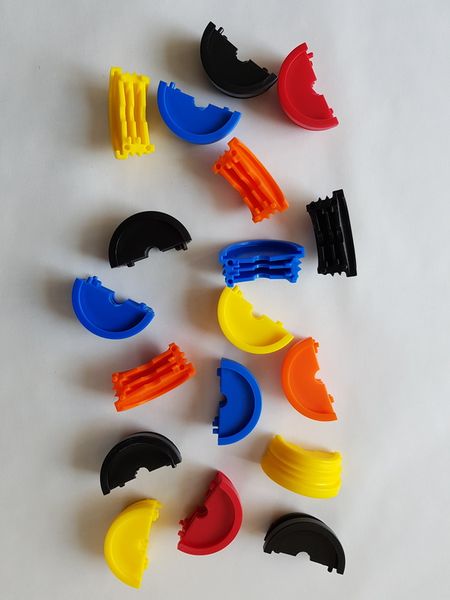

Runder 1/2 Stopfen

Ein Stopfen besteht aus 2 Hälften

Durchmesser der Öffnung 37 mm

Die Farben sind kombinierbar

  • Blau
  • Gelb
  • Rot
  • Orange

Weitere Farben auf Anfrage




Markierungsscheiben

aus PMMA (Acryl - Mehrschicht - Kunststoff)

Die Laminierte Acryl - Oberfläche ist weitestgehend



  • UV-stabil
  • Kratzfest
  • Säurebeständig

Verwendungstemperatur  - 40 ° C  bis  85° C

Die Gravur erfolgt in der oberen Farbschicht, wodurch die darunter liegende Farbschicht als Schriftfarbe sichtbar wird.

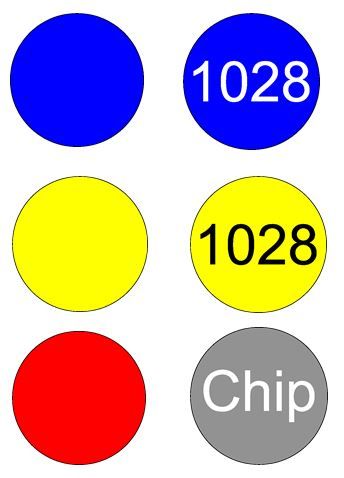

Farbkombinationen



Transponder / Chip

INDUSTRIELLER 20 x 2,2 mm RFID

Der 20 mm RFID ist für vielfältige Industrie-Anwendungen zur Objektkennzeichnung in der Inventarisierung, der Anlagenkennzeichnung, der mobilen Instandhaltung und für nahezu alle Logistikanwendungen in Industrie  zu gebrauchen. Das Gehäuse aus Polycarbonat erlaubt die Montage in industrieller Umgebung als LF 125 kHz Version auch auf metallischem Untergrund.

Disc Transponder, PC, 20 x 2,2 mm 125 Khz, EM 4200, read/only, IP 65,  Material:Polycarbonat



RFID für Exzonen-Bereich



Transponder wie vor,

jedoch für Exzone - ATEX Zone 1/21 zertifiziert


Lieferung

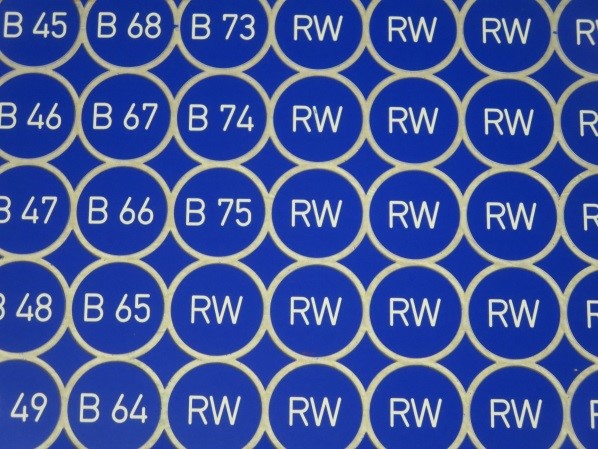

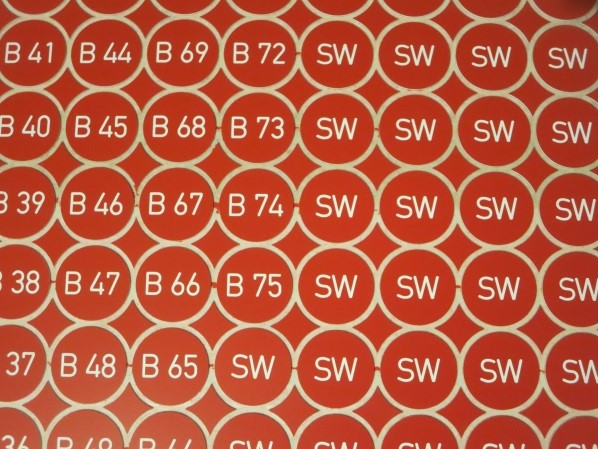

Markierungsscheiben

Die  Markierungsscheiben werden aus einer großformatigen Mehrschicht - Acryl – Platte, die auf der Unterseite  eine Klebefolie aufweist, hergestellt. Chronologisch Ihrer  Excel -Liste werden die Markierungsscheiben gefräst und verbleiben auf der Klebefolie.

Für den Einbau entnehmen Sie die Markierungsscheibe von der Folie.

Auslieferungsbeispiele:

Stopfen

Ein Stopfen besteht  aus zwei gleichen Stopfen - Hälften,  die nach dem Einbringen der Markierungsscheibe zusammen gesteckt werden.  Geliefert werden halbe Stopfen.

Eine werkseitige als auch eine Montage vor Ort ist durch uns möglich.

Markierungs - Stopfen

Schacht-Erkennung  |  Kanalnetz-Erkennung  |  ohne Planunterlagen

Erkennungssystem für Betriebspersonal bei Wartungsarbeiten, Rattenbekämpfung und Feuerwehreinsätzen.

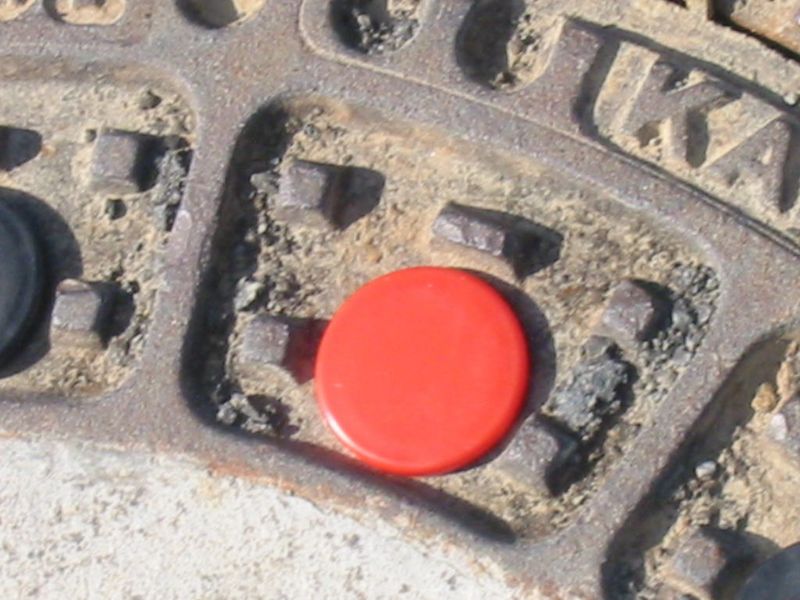

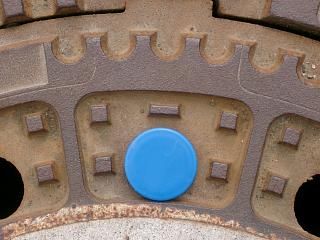

Der aus Polyethylen (PE) hergestellte Stopfen ist in die Lüftungsöffnung der Abdeckung einzuschlagen.

Schmutzwasser
Regenwasser
Mischwasser
Gewässer

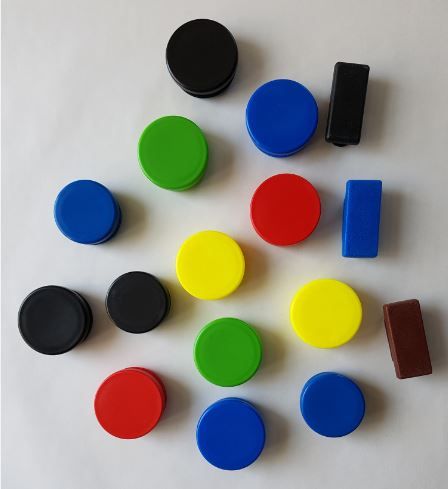

Produkte

Durchmesser  blau  rot  gelb  grün  braun  weiß
37 mm, rund x x x x x x
35 mm,rund x x
Kl.B 45x20mm x     x x



Ausschreibungstext



Markierungs - Bolzen/Nagel

Markierungs-Bolzen/Nagel aus gehärtetem galvanisierten Stahl

Anbringung: seitlich der Schachtabdeckung im Asphalt/Pflasterung

Durchmesser Markierungskopf: 2,5 cm, Länge: 5 cm
Aufschrift: Schmutzwasser, Regenwasser oder Mischwasser

Haltezange

für das sichere Einschlagen von Markierungsbolzen / Nägel

Die speziell angefertigte Zange hat vier prismatische Nuten zur Aufnahme von Nägeln mit 4 bis 10 mm Schaftdurchmesser.

Die besonders langen, isolierten Griffe federn auch schräg auf den Markierungsbolzen treffende Schläge wirksam ab. Handverletzungen und unkontrolliert umherfliegende Nägel / Bolzen werden vermieden.

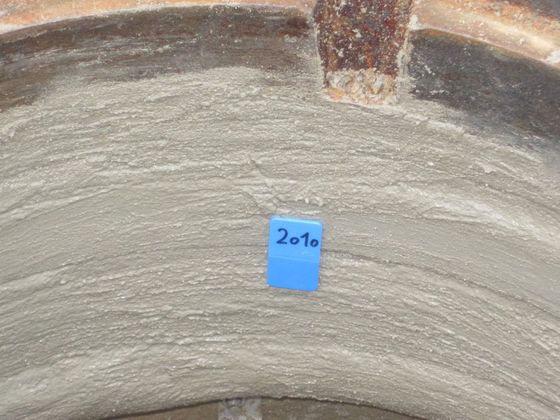

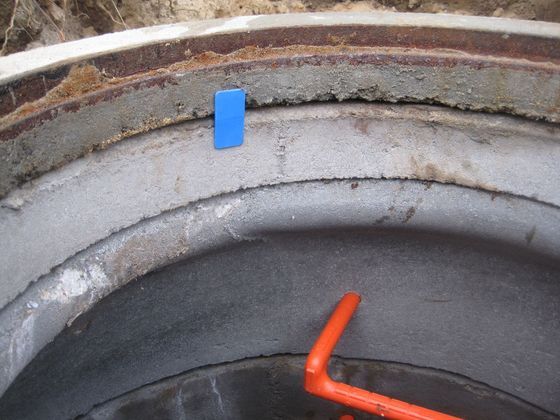

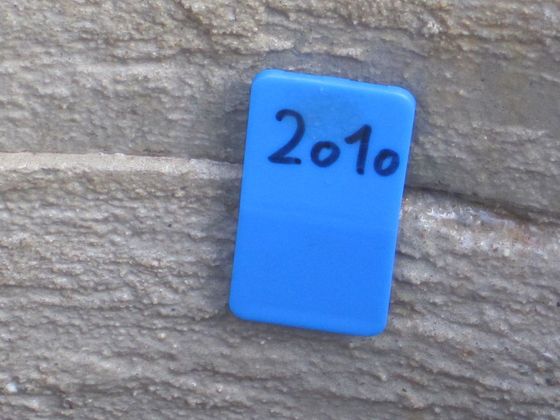

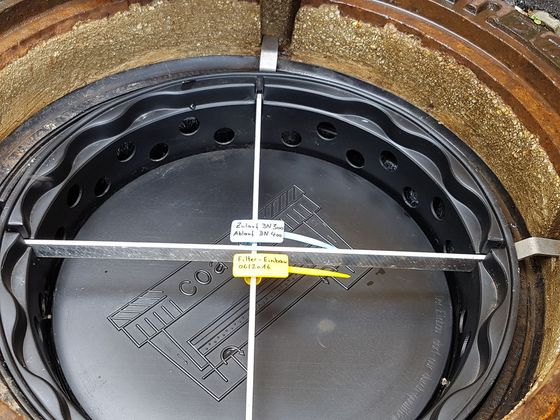

Im Zuge der Schachtherstellung ist das BBK-System in die Mörtelfuge vom Ausgleichsring / Schachtabdeckung einzubauen.

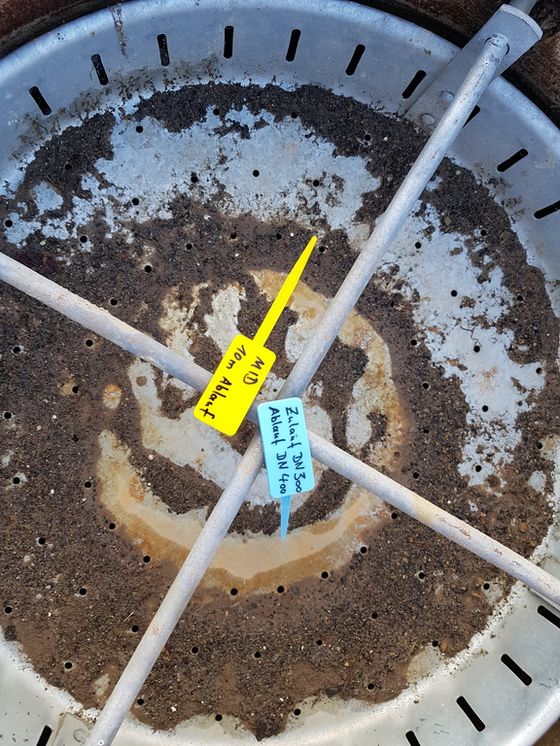

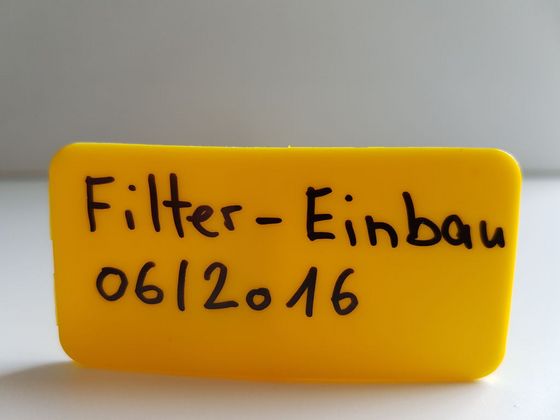

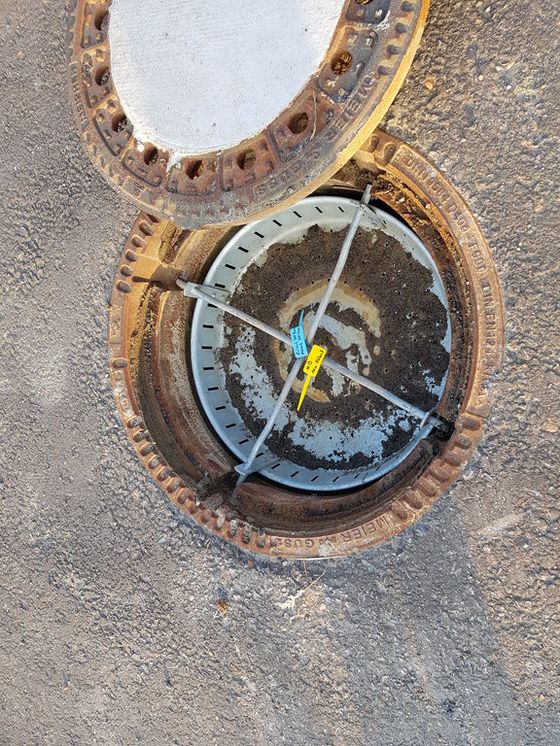

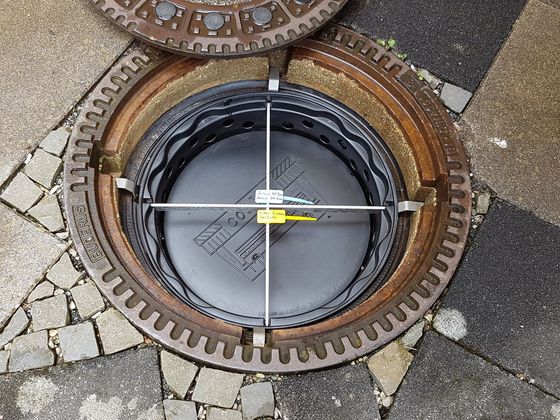

Beschriftung mit wasserfestem Stift

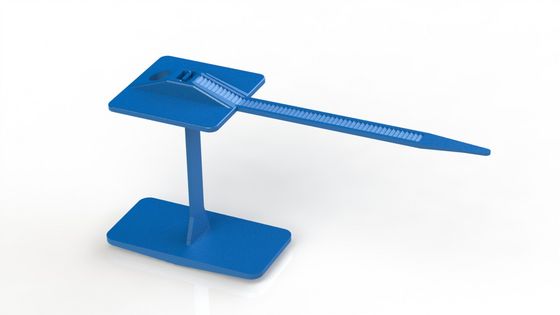

Kennzeichnung mit dem BBK-System

Beschriftung mit wasserfestem Stift

Mit Markierungsstopfen oder dem IN-System

Für die Montage ist eine Bohrung (Durchmesser 37 cm, Tiefe ca. 2 cm) in der Wandung notwendig
